Columbus Mckinnon Polska Sp. z o.o. wchodzi w skład międzynarodowego koncernu Columbus Mckinnon Corporation.

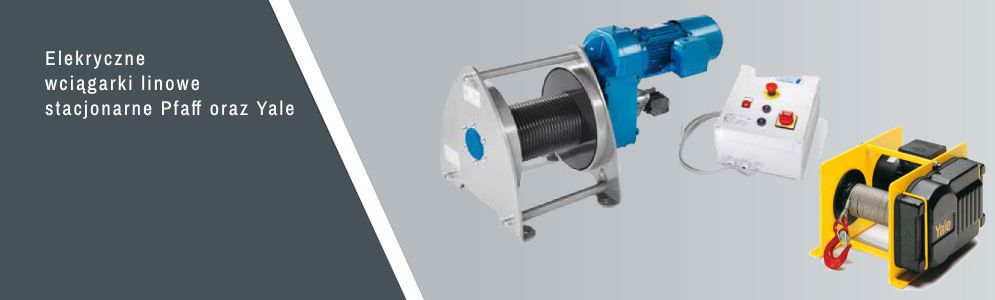

Elektryczne wciągarki linowe

Informacje

BETA PROLINE

Udźwig do 7500 kg.

Elektryczne wciągarki linowe BETA zostały skonstruowane dla zaawansowanych zastosowań w przemyśle. Doskonała jakość wykonania, zastosowanie wyłącznie wysokojakościowych materiałów wykonawczych kwalifikuję wciągarkę BETA dla najbardziej wymagających Klientów i najtrudniejszych zastosowań.

Modułowy system produkcyjny oraz bardzo szeroki wachlarz opcji umożliwia optymalne dopasowanie do wymagań użytkownika.

Pobierz opis katalogowy:pdf iconWciągarki linowe SW-E BETA PROLINE

Produkt marki

Zdjęcia



SW-E BETA PROLINE0SW-E BETA PROLINE0SW-E BETA PROLINE0SW-E BETA PROLINE0











Dane techniczne



Dane techniczne dostępne na zapytanie.

Pobierz opis katalogowy:pdf iconWciągarki linowe SW-E BETA PROLINE







Opcje

Przykłady zastosowań::

BETA pix 6Wykonanie standardowe

Przekonująca konstrukcja: Solidna i funkcjonalna. Szeroka gama udźwigów, wysokości podnoszenia oraz prędkości nawijania. Od udźwigów >1.000 kg seryjnie wyposażona w elektroniczny czujnik (sensor) przeciążeniowy.

 BETA pix 5Wersja z wielokrotnie żłobkowany bębnem

Opcjonalnie oferujemy wciągarkę w wersji z wielokrotnie żłobkowanym bębnem z dodatkowymi mocowaniami liny. Wielokrotne żłobkowanie jest wszędzie tam stosowane, jeżeli istnieje potrzeba podniesienia obszernych ciężarów lub w przypadku wielokrotnych punktów podjęcia ciężaru.

BETA pix 4Wciągarka do pozycjonowania

Bęben wciągarki jest jednokrotnie żłobkowany i posiada dwa przeciwległe zamocowania liny.



BETA pix 3Wersja z wydłużonym bębnem dla zwiększenia pojemności podjęcia liny

Wersja z wydłużonym bębnem jest wszędzie tam stosowane, gdzie wymagane są bardzo wysokie pojemności podjęcia liny, np. w gospodarce wodnej lub podnoszenia na wysokie budynki lub kominy.



BETA pix 2Wciągarka z wyłącznikiem w przypadku poluzowania liny

Wersja w wyłącznikiem w przypadku poluzowania liny jest stosowana, jeżeli wymagane jest automatyczne wyłącznie wciągarki po osadzeniu ciężaru. Rozwiązanie techniczne bazuje do sprężynowo-bębnowym dociskaczu rolkowym, połączonym z wyłącznikiem krańcowym.

BETA pix 1Wciągarka z 2 prędkościami nawijania lub sterowanie falownikiem

2 prędkości podnoszenia (lub płynne) gwarantuje precyzyjne i czułe podnoszenie/opuszczanie ciężaru.

  • Drażek dociskowy
  • Wyłącznik w przypadku poluzowania liny
  • Wyłączniki krańcowe przekładni
  • Sterowanie kasetowe (kabel sterujący 3 m lub dłuższy)
  • Sensor przeciążeniowy (standard dla udźwigów > 1000 kg)
  • Specjalne napięcia silników trójfazowych
  • Specjalna powłoka farby lub/oraz zakonserwowania
  • Dolne zblocza hakowe dla podwojenia udźwigu
  • Specjalne żłobkowania bębna (takźe dla wielu lin)
  • Zblocza zwrotne
  • Liny stalowe
  • Wyższe klasy ochrony silnika
  • Enkodery
  • Falowniki (opis: patrz poniżej).

Możliwość bezstopniowej regulacji prędkości liny (na zapytanie ofertowe)

Elektryczne wciągarki CMCO mogą być regulowane za pomocą falownika, uzyskując w ten sposób płynny zakres prędkości podnoszenia oraz opuszczania. W tym celu silnik eksploatowany będzie przy częstotliwości pomiędzy 9 do 87 Hz. Specjalnie do tego celu skonstruowane sterowanie jest wyposażone w falownik, filtr sieciowy, dławik wyjściowy i opornik hamulcowy (skonstruowany dla maks. 20% czasu włączenia „ED” podczas opuszczania). Za pomocą zintegrowanych elementów obsługowych, jak równiez˙
potencjometru obrotów istnieje możliwość pracy bez szarpnięć i dokładnego pozycjonowania.

Seryjne wyposażenie dla sterowania za pomocą falownika składa się z:

  • bezstopniowej regulacji prędkości za pomocą przetwornicy częstotliwości
  • krańcowych wyłączników przekładni
  • klasy ochrony IP 54
  • wbudowanego elektrycznego zabezpieczenia przeciążeniowego (seryjne)
  • komfortu kompatybilności elektromagnetycznej według najnowszych wytycznych WE
  • metalowej szafy sterującej z wentylatorem
  • silnika ze standardowo wbudowanym termikiem
  • oporników hamowania IP 20









Informacje

b_241_0_16777215_00_images_produkty_urzadzenia_dzwignicowe_i_transportu_bliskiego_elektryczne_wciagarki_linowe_SW-E_BETA_PROLINE.jpg

Wciągarki linowe typu BETA SILVERLINE przeznaczone są do podnoszenia, przeciągania i pozycjonowania ładunków. Sprawdzone rozwiązania techniczne i doświadczenie pozwoliło skonstruować wciągarkę idealną do standardowych aplikacji.

  • Elektrycznie zwalniany hamulec tarczowy utrzymuje bezpiecznie ładunek także przy zaniku prądu.
  • Elektroniczny wyłącznik przeciążeniowy dostępny seryjnie w modelach od 1.000 kg wzwyż.
  • Standardowo bęben linowy w wykonaniu rowkowanym o dużej pojemności.
  • Zmienny kierunek nawijania liny dzięki układowi dwóch zacisków na linę (prawy i lewy).
  • Dostępne różne pojemności bębnów linowych.
  • Sterowanie bezpośrednie albo stycznikowe (z wyłącznikiem krańcowym przekładni)

Pobierz opis katalogowy:pdf iconWciągarki linowe SW-E BETA SILVERLINE

Produkt marki

Zdjęcia

SW-E BETA PROLINE





















Informacje

b_241_0_16777215_00_images_produkty_urzadzenia_dzwignicowe_i_transportu_bliskiego_elektryczne_wciagarki_linowe_Model_RPE0.jpg

Siła uciągu 250 - 1.000 daN

Wciągarki linowe typu RPE i RPA są celowo zaprojektowane dla osiągnięcia wysokiej wydajności i bezpieczeństwa, oraz oferują one wiele zalet i możliwości. Ich ekstremalnie zwarta praktyczna kostrukcja i uniwersalne prowadzenie liny pozwala na indywidualne zastosowanie prawie we wszystkich możliwych pozycjach, tworząc z nich silną pomoc dla podnoszenia i ciągnięcia ładunków. Zostały zaprojektowane zgodnie z normą DIN 15020 - w klasie napędowej 1Bm, warunkami bezpieczeństwa BGVD8 (sprzęt wciągający, podnoszący, i ciągnący) i oczywiście w/g dyrektywy maszynowej.
Każda wciągarka jest fabrycznie testowana na przeciążenie. Urządzenia są dostarczane z certyfikatem testu, na którym zawarty jest numer seryjny urządzenia oraz instrukcją obsługi z deklaracją producenta.

Właściwości::

  • Zwarta budowa wciągarki poprzez położony wewnątrz silnik hamujący.
  • Standard: napięcie 400V/230V, 3fazy, 50Hz, zabezpieczenie silnika IP54, izolacji w klasie F.
  • Nastawne sprzęgło poślizgowe, zabezpieczające wciągarkę przed przeciążeniem. W modelu RPE 10-6 jako standard.
  • Przekładnia zębata czołowa zapewnia gładką, cichą pracę. Smarowanie smarami stałymi umożliwia użycie urządzenia w każdej pozycji.
  • Sprężynowy hamulec cierny wbudowany w silnik zapewnia, że w razie chwilowej przerwy w zasilaniu prądem, ładunek jest zabezpieczony.
  • Standardowy bęben do nawijania liny w gładkim wykonaniu.
  • Przymocowanie do bębna liny pozwala na wielokrotne jej owijanie bez uszkodzenia .
  • Urządzenia wykonane standardowo sterowane są bezpośrednio (sterowanie bezpośrednie z awaryjnym przyciskiem stop, 2m kabla sterującego).
  • Bezpieczne wyłączenie wciągarki poprzez zawarty w kasecie sterowniczej awaryjny przycisk stop.

Pobierz opis katalogowy:pdf iconElektryczna wciągarka linowa Model RPE

Produkt marki

Zdjęcia

Model RPE0Model RPE0Model RPE0Model RPE0Model RPE0



















Dane techniczne

Pobierz opis katalogowy:pdf iconElektryczna wciągarka linowa Model RPE

Dane techniczne modelu RPE



Model EAN-Nr.
4025092*
Siła uciągu* daN Prędkość podnoszenia* m/min średnica liny mm Moc silnika kW ED przy 120 c/h % Długość liny
1. warstwa m
Długość liny
2. warstwa m
Długość liny
3. warstwa m
Długość liny
4. warstwa m
Masa bez liny kg
RPE 2-13 *071796 250 13 4 0,55 40 11,2 24,4 38,8 54,5 31,8
RPE 5-6 *071857 500 6,5 6 0,55 40 7,0 16,4 27,0 38,8 32,8
RPE 5-12 *071918 500 12 6 1,1 40 11,0 24,9 39,7 55,4 41,0
RPE 9-6 *071956 990 6 8 1,1 40 10,2 23,0 37,4 ? 76,0
RPE 10-6** *072014 1.000 6 8 1,1 40 10,2 23,0 37,4 ? 76,9

*w górnej warstwie liny** ze sprzęgłem poślizgowym

Bęben gładki (możliwość wykorzystania dłuższej liny)
Model Siła w linie* daN Rozmiar bębna Maksymalna długość liny m
RPE 2-13 L 250 2 80
RPE 5-6 L 500 2 58
RPE 9-6/10-6 L 990/1.000 2 56
RPE 2-13 XL 250 3 200
RPE 5-6 XL 500 3 140
RPE 5-12 XL 500 3 140
RPE 9-6/10-6 XL 990/1.000 3 100
* w warstwie górnej
Bęben rowkowany (zalecane przy pracy jednowarstwowej)
Model Siła w linie* daN Rozmiar bębna Długość liny w pierwszej warstwie
m
Maksymalna długość liny m
RPE 2-13 R 250 1 8,8 43
RPE 5-6 R 500 1 6,2 33
RPE 9-6/10-6 R 990/1.000 1 8,2 30
RPE 2-13 LR 250 2 13,3 64
RPE 5-6 LR 500 2 9,5 49
RPE 5-12 LR 500 2 9,5 49
RPE 9-6/10-6 LR 990/1.000 2 12,9 47
RPE 2-13 XLR 250 3 35,3 165
RPE 5-6 XLR 500 3 25,7 128
RPE 5-12 XLR 500 3 25,7 128
RPE 9-6/10-6 XLR 990/1.000 3 25,2 89



Opcje

  • Różne rodzaje bębna np.: przedłużony, pozwalający na użycie dluższej liny; rowkowany dla lepszego prowadzenia liny; z przedziałką i 2-ma umocowaniami liny, pozwalające na jednoczesną pracę dwoma linami (np. trawersowanie).
  • Wyłącznik krańcowy przekładni ograniczający przesuwanie się liny w dwóch kierunkach (tylko w połączeniu ze sterowaniem niskiego napięcia 42V).
  • Silnik jednofazowy 230V, 50Hz.
  • Sterowanie niskim napięciem 42V.
  • Wyłącznik napięcia liny do automatycznego zatrzymania pracy wciągarki, gdy siła napięcia liny jest niewystarczająca.
  • Przemiennik częstotliwości do bezstopniowej regulacji prędkości.
  • Nastawne sprzęgło poślizgowe, zabezpieczające wciągarkę przed przeciążeniem dla modeli RPE 2-13, RPE 5-6 i RPE 5-12.
  • Wykonanie antykorozyjne
  • Sterowanie radiowe
  • Hamulec nierdzewny
  • Specjalne wykonania na zapytanie



Informacje

b_141_222_16777215_00_images_produkty_urzadzenia_dzwignicowe_i_transportu_bliskiego_elektryczne_wciagarki_linowe_YaleMtrac_1.jpg

Główne właściwości::

  • Wytrzymała obudowa z aluminium
  • Przekładnia i tarcza napędowa ze stali hartowanej
  • Ogranicznik siły nośnej w standardzie (tylko dla wciągarek osobowych)
  • Uniwersalne mocowanie za pomocą centralnego sworznia lub śrub
  • Natężenie pracy 1 Bm/M3 (1 Cm/M2 dla 18 m/min) wg FEM
  • IP 55
  • Napięcie robocze 400V 3 fazy 50Hz (alternatywnie460V. 3 fazy, 60Hz)
  • Napięcie sterowania 24V (lub 42V)
  • Termiczny bezpiecznik przeciążeniowy
  • Certyfikat niezależnego instytutu badawczego (DGUV)
  • Do zastosowania w transporcie osób certyfikowany wg DIN EN 14492-1 przez niezależny instytut badawczy

Pobierz opis katalogowy:pdf iconWciągarka cierna YaleMtrac

Produkt marki

Zdjęcia

b_130_0_16777215_00_images_produkty_urzadzenia_dzwignicowe_i_transportu_bliskiego_elektryczne_wciagarki_linowe_YaleMtrac_1.jpgb_130_0_16777215_00_images_produkty_urzadzenia_dzwignicowe_i_transportu_bliskiego_elektryczne_wciagarki_linowe_YaleMtrac_2.jpgb_130_0_16777215_00_images_produkty_urzadzenia_dzwignicowe_i_transportu_bliskiego_elektryczne_wciagarki_linowe_YaleMtrac_3.jpg

























Dane techniczne

Pobierz opis katalogowy:pdf iconWciągarka cierna YaleMtrac



Opcje

  • Inne napięcia zasilające
  • Sterowanie radiowe
  • Sterowanie synchroniczne z zastosowaniem kilku urządzeń
  • Wyłącznik krańcowy dla jazdy w górę i w dół
  • Licznik godzin roboczych
  • Chwytacze (aktywacja przy nadprędkośći lub przechyle konieczna dla zastosowania przy transporcie osób)
  • Adapter mocowania z pałąkiem
  • Liny dla wciągarek ciernych i chwytaczy
  • Wyłącznik przeciążeniowy (w zakresie dostawy wciągarek do transportu osób)
  • Nawijacz liny
  • Sterowania oraz szafy sterujące



Liny stalowe

b_241_0_16777215_00_images_produkty_urzadzenia_dzwignicowe_i_transportu_bliskiego_elektryczne_wciagarki_linowe_Seile_div_Konstruktionen.jpg

różne konstrukcje wg DIN

Do każdej wciągarki CMCO oferujemy odpowiednią linę stalową, dopasowaną do danego zastosowania i zgodną z obowiązującymi przepisami.

Na życzenie naszych klientów oferujemy różne zakończenia lin (kausze, zaciski, szekle, prawidłowo dobrane haki nośne z zapadką) - na życzenie nawijamy fachowo linę na wciągarkę.

Służba techniczna CMCO chętnie pomoże w doborze prawidłowej liny - prosimy o kontakt z naszymi fachowcami.

  • standardowa konstrukcja: 6x19 rdzeń stalowy (FE) 1770 N/qmm, ocynkowana
  • specjalne konstrukcje: Warrington-Seale 6x36 1770 N/qmm
  • niskoskrętne konstrukcje: 1960 N/qmm
Produkt marki

Rolkowe zblocze zwrotne DRSB

rolkowe zblocza

do Æ 20 mm liny/ maks. 8t

Stacjonarne zblocza zwrotne są wszędzie tam stosowane, gdzie istnieje potrzeba przełożenia kierunki liny - najczęściej o 90º lub 180º. Główną zaletą zbloczy CMCO jest ich szeroki zakres do 20 mm średnicy liny, utwardzane żłobkowanie rolki, które minimalizuje starcie liny oraz łożyskowanie kulkowe.

Pobierz opis katalogowy:pdf iconOsprzęt dla wciągarek linowych



Produkt marki

Rolki linowe DSR zwrotne


b_0_150_16777215_00_images_produkty_urzadzenia_dzwignicowe_i_transportu_bliskiego_elektryczne_wciagarki_linowe_Drahtseilrolle_rys.jpg

do Æ 20 mm liny

Przełożenie kierunki siły liny musi następować z odpowiednimi współczynnikami bezpieczeństwa - zastosowanie rolek linowych CMCO gwarantuje nie tylko zachowanie obowiązujących przepisów ale także maksymalnie chroni stosowaną linę przed zyżyciem. Rynna rolki jest utwardzana i precyzyjnie żłobkowana do danej średnicy liny.

 Oferujemy 15 różnych wersji dla maksymalnych ciężarów do 8 ton. Seryjnie rolki są łożyskowane kulkowo i są zaszeregowane w różnych grupach natężenia pracy.



Produkt marki
