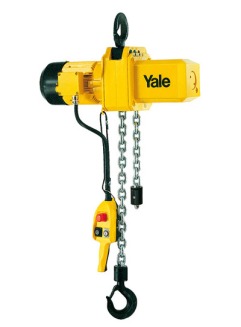

Elektryczny wciągnik łańcuchowy model CPE z hakiem lub z wózkiem jezdnym Udźwig 1600 - 10000 kg Seria CPE jest produktem wysokiej jakości, do profesjonalnych zastosowań. Posiada wysoką sprawność i konstrukcję dla długiej żywotności. Oferowane wciągniki łańcuchowe są kompozycją trzech głównych elementów, które sprawiają że prace serwisowe są łatwe i mało kosztowne.

Właściwości

  • Klasyfikacja 1Am. Wyjątek stanowią CPE(F) 20-8, CPE(F) 30-5, CPE(F) 40-4 - klasyfikacja 1Bm.
  • Standardowa wersja ze sterowaniem bezpośrednim.
  • Gwarancja 2 letnia (nie obejmuje zużywalnych części) oraz skrzynia przekładniowa naoliwiona na przeciętny okres żywotności urządzenia.
  • Czas włączenia 40% ED dla jednej szybkości.
  • Elektromagnetyczny hamulec sprężynowy utrzymuje ładunek bezpiecznie, nawet w przypadku awarii zasilania.
  • Zabezpieczenie slnika IP55, klasa izolacji F, zabezpieczenie kasety sterowniczej z awaryjnym przyciskiem stop IP65.
  • 5-cio komorowe koło łańcuchowe, wykonane ze stali najwyższej jakości, idealnie dopasowane ze współpracującym łańcuchem, zapewnia jego gładką i cichą pracę
  • Silnik wyposażony w bimetaliczne zabezpie?czenie termiczne, używane w połączeniu ze sterowaniem niskonapięciowym
  • Standardowe napięcie robocze 400V, 3 fazy, 50Hz.
  • Wykonanie do 3.000 kg tylko z jednym cięgnem, powoduje niską zabudowę.
  • Wytrzymała, wymienialna prowadnica łańcucha wykonana z odlewu żeliwnego.
  • Standardowa przekładnia planetarna zanurzona w oleju charakteryzuje się cichą pracą
  • Kute haki nośny i ładunkowy zrobione są ze stopu stali odpornego na działanie czasu. Nie ulegają one złamaniu w momencie przeciążenia tylko otwierają się bez zniszczenia.

Pobierz opis katalogowy:pdf iconWciągarka łańcuchowa elektryczna CPE

Produkt marki

Zdjęcia

cpe1cpe1cpe1































Dane techniczne

Pobierz opis katalogowy:pdf iconCPE



Dane techniczne modelu CPE/CPEF

Model EAN-Nr4025092*  Udźwig w kg/
ilość cięgien
Wymiary łańcucha
d x p
Klasyfikacja FEM Prędkość podnoszenia
I bieg****
Lifting podnoszenia
II bieg
Moc silnika  Czas włączenia
mm m/min m/min kW ED %
CPE 16-8 *073240 1600/1 11 x 31 1 Am 8 - 2.3 40
CPEF 16-8 *073257 1600/1 11 x 31 1 Am 8 2 2.3/0.58 40/20
CPE 20-8 *073264 2000/1 11 x 31 1 Bm 8 - 2.8 25
CPEF 20-8 *073271 2000/1 11 x 31 1 Bm 8 2 2.8/0.7 25/15
CPE 25-5 *073288 2500/1 11 x 31 1 Am 5 - 2.3 40
CPEF 25-5 *073295 2500/1 11 x 31 1 Am 5 1.25 2.3/0.58 40/20
CPE 30-5 *073301 3000/1 11 x 31 1 Bm 5 - 2.8 25
CPEF 30-5 *073318 3000/1 11 x 31 1 Bm 5 1.25 2.8/0.7 25/15
CPE 32-4 *073325 3200/2 11 x 31 1 Am 4 - 2.3 40
CPEF 32-4 *073332 3200/2 11 x 31 1 Am 4 1 2.3/0.58 40/20
CPE 40-4 *073349 4000/2 11 x 31 1 Bm 4 - 2.8 25
CPEF 40-4 *073356 4000/2 11 x 31 1 Bm 4 1 2.8/0.7 25/15
CPE 50-2 *073363 5000/2 11 x 31 1 Am 2.5 - 2.3 40
CPEF 50-2 *073370 5000/2 11 x 31 1 Am 2.5 0.6 2.3/0.58 40/20
CPE 75-1.6 *079907 7500/3 11 x 31 1 Am 1.6 - 2.8 40
CPEF 75-1.6 *079914 7500/3 11 x 31 1 Am 1.6 0.4 2.8/0.58 40/20
CPE 100-2 *060585 10000/4 11 x 31 1 Am 2.5 - 2 x 2.3 40
CPEF 100-2 *060592 10000/4 11 x 31 1 Am 2.5 0.6 2 x 2.3/0.58 40/20



Model

Ciężar*całkowity
wciągnika z hakiem

kg

Ciężar*całkowity
wciągnika z wózkiem VTP

kg

Ciężar*całkowity
wciągnika z wózkiem VTG

kg

Ciężar*całkowity
wciągnika z wózkiem VTE***

kg

CPE 16-8 88 150 154 164
CPEF 16-8 93 155 159 169
CPE 20-8 88 150 154 164
CPEF 20-8 93 155 159 169
CPE 25-5 88 150 154 164
CPEF 25-5 93 155 159 169
CPE 30-5 88 150 154 164
CPEF 30-5 93 155 159 169
CPE 32-4 107 169 173 182
CPEF 32-4 112 174 178 187
CPE 40-4 107 169 173 182
CPEF 40-4 112 174 178 187
CPE 50-2 107 169 173 182
CPEF 50-2 112 174 178 187
CPE 75-1.6 - - - -
CPEF 75-1.6 - - - -
CPE 100-2 282 - 385 406
CPEF 100-2 287 -      390 411

*Ciężar dla 3 m wysokości podnoszenia. Inne wysokości na zmówienie.
**Dodatkowy ciężar przy 2 prędkościach 2,0 kg
***Z wyłącznikiem krańc. dla najwyższej i najniższej pozycji haka

Udźwig

kg

Rozmiar

Szerokość belkib

mm

Grubość belkit max.

mm

Minimalny promień skrętu

m

Prędkość wózka elektrycznego m/min przy 50 Hz

Wózek elektrycznymoc silnika k

W przy 50 Hz

1600 - 5000 A 98 - 180 27 2.0 11 lub 11/2.8 0.37 lub 0.3/0.09
1600 - 5000 B 180 - 300 27 1.8 11 lub 11/2.8 0.37 lub 0.3/0.09
7500 - 10000 B 125 - 310 40 1.8 5 lub 5/1.25 0.55 lub 0.55/0.12



Pobierz kartę techniczną:pdf iconCPE/CPEF mit Traghaken, 1.600 - 3.000 kg, einstrangig

Pobierz kartę techniczną:pdf iconCPE/CPEF mit Traghaken, 3.200 - 5.000 kg, zweistrangig

Pobierz kartę techniczną:pdf iconCPE/CPEF 75-1,6 mit Traghaken, 7.500 kg

Pobierz kartę techniczną:pdf iconCPE/CPEF 100-2 mit Traghaken, 10.000 kg

Pobierz kartę techniczną:pdf iconCPE/CPEF Festverbindung mit Roll- oder Haspelfahrwerk

Pobierz kartę techniczną:pdf iconCPE/CPEF Festverbindung mit Elektrofahrwerk

Pobierz kartę techniczną:pdf iconCPE/CPEF Festverbindung mit Haspel- oder Elektrofahrwerk, 7.500 kg

Pobierz kartę techniczną:pdf iconCPE/CPEF Festverbindung mit Elektrofahrwerk, 10.000 kg

Opcje

  • Sterowanie niskonapięciowe 42V Silnik z hamulcem ze stali nierdzewnej
  • Łańcuch nośny ze stali nierdzewnej
  • Pojemnik na łańcuch
  • Hak nośny obrócony o 90°
  • Wyłącznik krańcowy dla najwyższego i najniższego położenia haka
  • Inne napięcia sterujące na zamówienie
  • Sterowanie radiowe
